Como funciona o Supervisório?
O ScadaBr é um software supervisório do tipo SCADA (Supervisory Controland Data Acquisition). Ele serve para melhorar e automatizar o processo de medição ou automação, através do software pode controlar e acessar dispositivos seja eles físicos como chave, sensores, motores e quaisquer outros tipos de máquinas. Uma de suas outras funcionalidades é possível salvar dados seja eles de sensores ou não, visualizando-os assim como históricos e controlar, portanto seu processo por meio de script, alarmes, etc.
O sistema SCADA é composto por:
1. Processo Controlado
2. Barramentos de Comunicação
3. Servidor de Aquisição de Dados e Controle Supervisório (SCADA)
4. Interface do Usuário ou HMI (Human-Machine Interface)
Abaixo segue o processo SCADA de comunicação:
O ScadaBR como dito anteriormente deve ser instalada em um computador que será conhecido como servidor de aplicação, onde ficará em porta local, no caso, porta 8080. Com relação as telas “HMI” elasserão acessados através de um navegador de Internet ( Mozilla Firefox, Chrome, etc.) ou através do HMI Builder.
1. Conhecendo o ScadaBR
2. O ScadaBR no seu computador

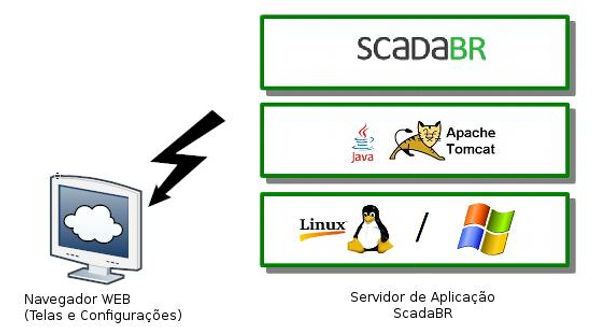

O software ScadaBR executa por meio de um software conhecido como “ Servidor de Aplicação Java”. Geralmente é escolhido o Apache tomcat, que é o padrão e já vem junto com o ScadaBr para Windows. Usuários mais avançados conseguem rodar o software em outros sistemas operacionais ou servidores de aplicação, porém isto não é muito usual.
No momento em que o servidor de aplicação está rodando, ele se torna um “endereço na internet”, que você o usa com o próprio navegador. Com relação ao acesso ele pode ser feito

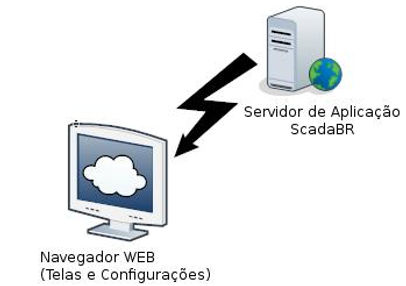

O acesso do ScadaBR pode ser feito do mesmo computador onde o próprio servidor estiver instalado ou até mesmo por outros computadores que estejam conectados a rede (Intranet). Ele pode até ser utilizado diretamente na internet, desde que você tenha conhecimento e recursor de infraestrura para tal tarefa.
Abaixo segue o que é necessário para navegar com o software:
